城市网格化空气因子监测系统使用背景
随着城市化进程加快，城市建成区面积扩大、污染源类型增多，工业排放、机动车尾气、道路扬尘、餐饮油烟、施工扬尘等复合型空气污染问题日益突出。传统大气监测以大型国控点为主，布点稀疏、覆盖范围有限，难以精准捕捉微区域污染分布、溯源及短时变化，存在 “看不见、测不准、找不到、管不住” 的治理难题。
为落实蓝天保卫战、精细化大气管控与智慧环保建设要求，亟需构建高密度、低成本、实时在线的网格化监测体系。城市网格化空气因子监测系统通过在城区、园区、道路、商圈、工地等区域密集布点，实时监测 PM₂.₅、PM₁₀、SO₂、NO₂、CO、O₃、TVOC、气象参数等多因子数据，结合物联网与大数据平台实现污染热力图、异常告警、溯源分析、闭环执法，为大气污染精准防控、应急减排、环境监管决策提供全域、连续、可视化的数据支撑，推动城市环境管理从 “粗放管控” 向 “精准治污、科学治污、依法治污” 转变。

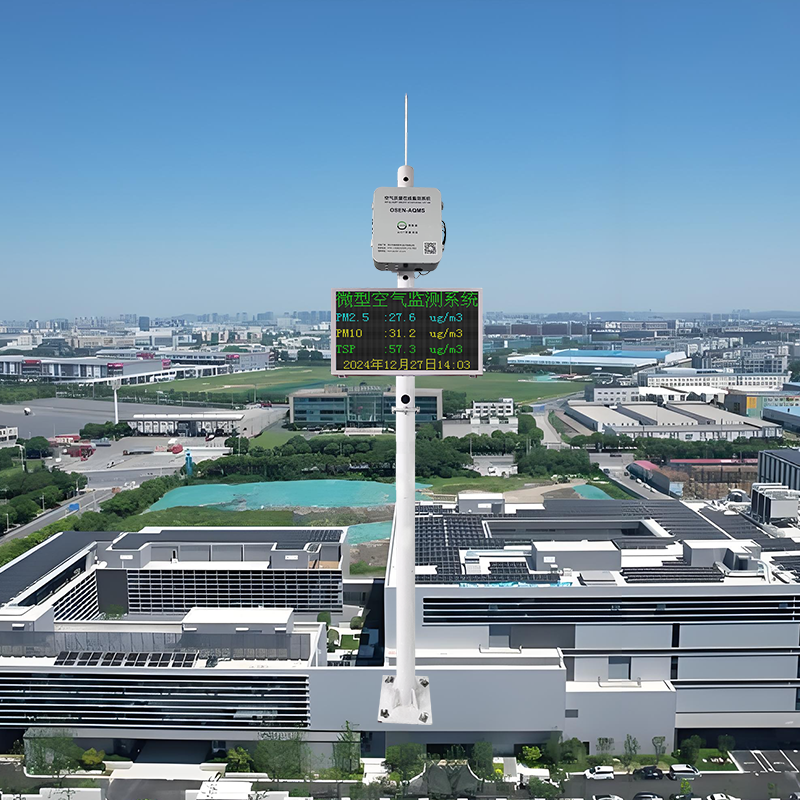

颗粒物型微型空气站介绍
颗粒物型微型空气站能够对各类环境功能区域及扬尘管控重点区域开展连续自动监测，产品满足 GB3095-2012《环境空气质量标准》相关要求，并拥有北京市计量院检测认证、CCEP 环保产品认证以及 CPA 计量器具型式批准证书。
主机数据采集系统
主机搭载多通道数据采集接口，配置 5 路 RS232 与 5 路 RS485 串口，支持 MODBUS 通信协议，可实现 24 小时不间断在线监测、超标自动报警及历史记录查询，能够兼容多种类型传感器接入。设备支持远程登录、自动重启、远程固件升级及 U 盘一键升级等功能。监测数据可通过 LED 显示屏、云平台、微信公众号及手机 APP 等多终端查看；设备自带 LCD 触摸屏，可实现实时与历史数据查询、报警阈值配置、上传 IP 地址设置等操作。
系统具备数据超标联动控制能力，可与报警灯、雾炮机、摄像头等外部设备对接；同时支持加热除湿、浓度超限报警、断电保护及远程自动校准等功能。设备可存储一年以上原始监测数据，通过有线或无线通信方式上传至 LED 屏或云平台，数据传输遵循 HJ212-2017 通信协议要求。设备集成 GPS 定位功能，断网状态下可正常存储数据，恢复联网后自动补传缺失数据；支持扩展噪声、降雨量、气象参数、含氧量等多项监测指标。通信模块支持移动、电信、联通 2/3/4G 全网通，4G 通信与 GPS 定位采用主板一体化设计，可满足走航监测、壁挂安装、立杆安装等多种部署方式。
微型空气质量监测平台
微型空气质量监测平台将地理信息系统与环境监测数据深度融合，实现污染源分布、环境质量状况、设备在线状态、视频监控等信息的地图化展示、智能预警与信息发布，完成环境数据的可视化管理。平台支持地图点位检索、实时数据调取、视频画面查看，可对环境监测数据进行统计分析并以多种形式呈现，让环境管理工作更加直观、高效、便捷。
(1) 设备接入
云平台支持符合 HJ212 协议的不同品牌监测设备数据统一接入，实现多源监测数据同屏展示与查看，为空气质量精准分析提供全面、可靠的数据支撑。
(2) 国控数据同屏输出
平台可依据前端监测设备实际安装位置，自动调取就近国控监测站点数据，并与微型站实时数据同屏对比展示，方便开展数据比对与分析。
(3) GIS 地图
数据展示功能与天地图对接，利用空间分析技术直观呈现不同区域空气质量的时空变化情况。在地图上选中对应站点后，可显示站点名称、运行状态、编号、地址及各污染物近 24 小时浓度变化曲线。
(4) 巡航监测
支持移动式设备在线监控，可绘制巡航移动轨迹，并同步显示当前位置的实时监测数据。
(5) 污染日历
依据各监测站点每月污染物监测结果，自动生成污染日历，直观反映月度污染变化规律。
(6) 数据时序趋势
可生成同比、环比分析及站点排名等多类统计报表，为管理决策提供依据。
(7) 运维分析
实时监控前端监测设备及传感器运行状态，对故障信息进行及时上报与提醒。
(8) 报警分析
当出现数据异常、浓度超标、传感器故障等情况时，平台立即发出报警提示，并可同步推送至微信公众号或手机 APP。
(9) 数据大屏
支持数据可视化监管大屏展示，一体化呈现数据变化趋势，支持单站点及区域化数据分析，便于集中监管与调度。
(10) 移动监管
提供微信公众号及安卓版手机 APP 服务，满足移动化、随时随地监管需求。
(11) 异常监控
设备出现异常事件后主动上报，平台自动生成对应待处理异常告警，异常记录在设备恢复正常前无法消除，设备恢复正常后自动消缺，并可生成工单进行流程化处理。
(12) 历史事件
支持对历史告警事件进行详细查询，可通过设备号精准检索告警时间、事件来源、事件描述等信息。
(13) 运维工单
展示全部运维工单详情，支持对工单进行编辑、处理、删除等操作，可上传处理说明、处理人员信息及现场照片。
(14) 运维台账
已完成的工单自动归入运维台账，可随时查阅设备状态、处理人员、处理结果及归档照片。
(15) 事件设置
支持对事件相关参数进行配置，包括事件代码、事件类型、事件来源、事件描述等。
(16) 推送设置
可对消息推送规则进行设置，包括规则名称、实时推送 / 定时推送，支持绑定企业微信 hook 及关联监测设备。
