主要特性
u 激光散射原理实现精准测量
u 零错误报警率
u 实时响应并支持连续采集
u 最小分辨粒径 0.3μ m
u 全新结构，六面全方位屏蔽，抗干扰性能更强
u 进出风口方向可选，适用范围广，用户无需再进行风道设计
概述

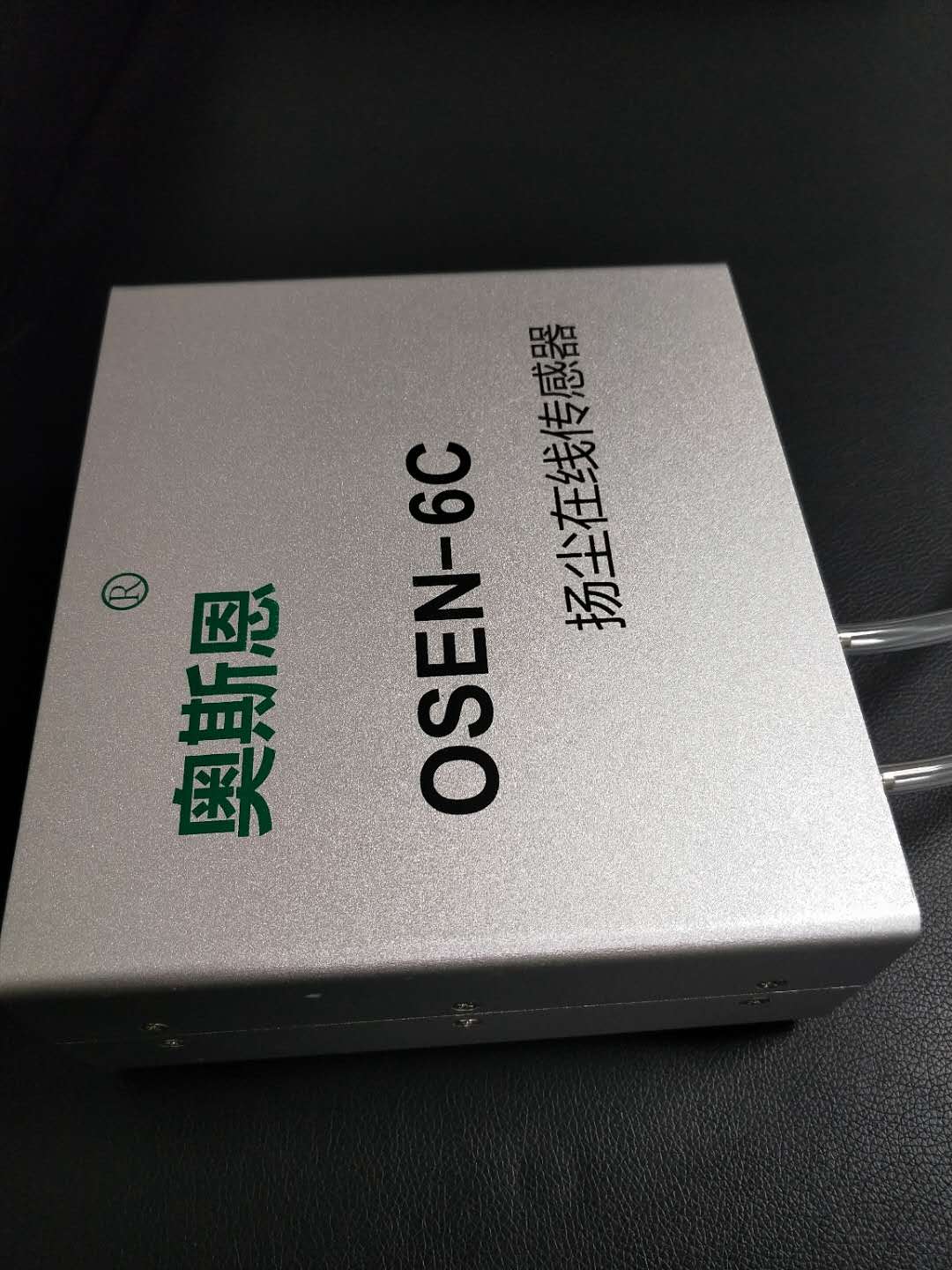

这是一款可以同时监测空气中颗粒物浓度及温湿度的二合一传感器。其
中颗粒物浓度的监测基于激光散射原理，可连续采集并计算单位体积内空气中不
同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度。传感器
同时内嵌瑞士生产的温湿度一体检测芯片。颗粒物浓度数值及温度、湿度合并以
通用数字接口形式输出。本传感器可嵌入各种与空气质量监测和改善相关的仪器
设备，为其提供及时准确的环境参数。
工作原理
本传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生散射，
同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。进而微处理
器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同
粒径的颗粒物数量。
电气连接
-
V+ 直流+5V
-
A 485A
-
B 485B
-
GND 公共地
技术指标
如表 1 所示
|
参数
|
指标
|
单位
|
|
颗粒物测量范围
|
0.3~1.0；1.0~2.5；2.5~10
|
微米（μ m）
|
|
颗粒物计数效率
|
50%@0.3 微米 98%@>=0.5 微米
|
|
|
颗粒物质量浓度有效量
程（PM2.5 标准值）
|
0~500
|
微克/立方米
|
|
颗粒物质量浓度分辨率
|
1
|
微克/立方米
|
|
颗粒物质量浓度一致性
（PM2.5 标准值）*
|
±10%@100~500 微克/立方米
±10 微克/立方米@0~100 微克/立方米
|
|
|
称准体积
|
0.1
|
升（L）
|
|
单次响应时间
|
＜1
|
秒（s）
|
|
综合响应时间
|
≤10
|
秒（s）
|
|
直流供电电压
|
Typ:5.0 Min:4.5 Max: 5.5
|
伏特（V
|
|
工作电流
|
≤100
|
毫安（mA）
|
|
待机电流
|
≤200
|
微安（μ A）
|
|
数据接口电平
|
L <0.8 @3.3 H >2.7@3.3
|
伏特（V）
|
|
工作温度范围
|
-10~+50
|
摄氏度（℃）
|
|
工作湿度范围
|
0~99%
|
|
|
储存温度范围
|
-40~+80
|
摄氏度（℃）
|
|
平均无故障时间
|
50×38×21
|
毫米（mm）
|
输出结果
1. 主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位
体积为 0.1 升，质量浓度单位为：微克/立方米。
2. 输出分为主动输出和被动输出两种状态。传感器上电后默认状态为主动输出，
即传感器主动向主机发送串行数据，时间间隔为 200~800ms，空气中颗粒物
浓度越高，时间间隔越短。主动输出又分为两种模式：平稳模式和快速模式。
在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同
样的一组数值，实际数据更新周期约为 2s。当空气中颗粒物浓度变化较大时，
传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周
期为 200~800ms。
主动式传输协议
默认波特率：9600bps 校验位：无 停止位：1 位
协议总长度：32 字节
|
起始符 1
|
0x42 (固定)
|
|
起始符 2
|
0x4d (固定)
|
|
帧长度高八位
|
……
|
帧长度=2x13+2(数据+校验位)
|
|
帧长度低八位
|
……
|
|
数据 1 高八位
|
……
|
*数据 1 表示 PM1.0 浓度（CF=1，标准颗粒物）
单位μ g/m3
|
|
数据 1 低八位
|
……
|
|
数据 2 高八位
|
……
|
数据 2 表示 PM2.5 浓度（CF=1，标准颗粒物）
单位μ g/m3
|
|
数据 2 低八位
|
……
|
|
数据 3 高八位
|
……
|
数据 3 表示 PM10 浓度（CF=1，标准颗粒物）
单位μ g/m3
|
|
数据 3 低八位
|
……
|
|
数据 4 高八位
|
……
|
*数据 4 表示 PM1.0 浓度（大气环境下）
单位μ g/m3
|
|
数据 4 低八位
|
……
|
|
数据 5 高八位
|
……
|
数据 5 表示 PM2.5 浓度（大气环境下）
单位μ g/m3
|
|
数据 5 低八位
|
……
|
|
数据 6 高八位
|
……
|
数据 6 表示 PM10 浓度 （大气环境下）
单位μ g/m3
|
|
数据 6 低八位
|
……
|
|
数据 7 高八位
|
……
|
数据 7 表示 0.1 升空气中直径在 0.3um 以上
颗粒物个数
|
|
数据 7 低八位
|
……
|
|
数据 8 高八位
|
……
|
数据 8 表示 0.1 升空气中直径在 0.5um 以上
颗粒物个数
|
|
数据 8 低八位
|
……
|
|
数据 9 高八位
|
……
|
数据 9 表示 0.1 升空气中直径在 1.0um 以上
颗粒物个数
|
|
数据 9 低八位
|
……
|
|
数据 10 高八位
|
……
|
数据 10 表示 0.1 升空气中直径在 2.5um 以上
颗粒物个数
|
|
数据 10 低八位
|
……
|
|
数据 13 高八位
|
……
|
版本号
|
|
数据 13 低八位
|
……
|
错误代码
|
|
数据和校验高八位
|
……
|
校验码=起始符 1+起始符 2+……..+数据 13 低
八位
|
|
数据和校验低八位
|
……
|
注：标准颗粒物质量浓度值是指用工业金属颗粒物作为等效颗粒进行密度换算得
到的质量浓度值，适用于工业生产车间等环境。大气环境颗粒物质量浓度值以空
气中主要污染物为等效颗粒进行密度换算，适用于普通室内外大气环境。
